GTFS-1S - Paddelschalter / Durchfluss-Schalter - G1/2"- 250V AC 1A NO
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Betriebsferien 14.04. bis 24.04.2025
In dieser Zeit findet kein Versand / Service und Abwicklung statt. Die angegebenen Lieferzeiten verschieben sich entsprechend. Wir danken für Ihr Verständnis!
- Artikel-Nr.: GTFSD4771F45P1
- Kostenloser Versand ab € 100,- Bestellwert
- Versand innerhalb von 48h
Vorteile

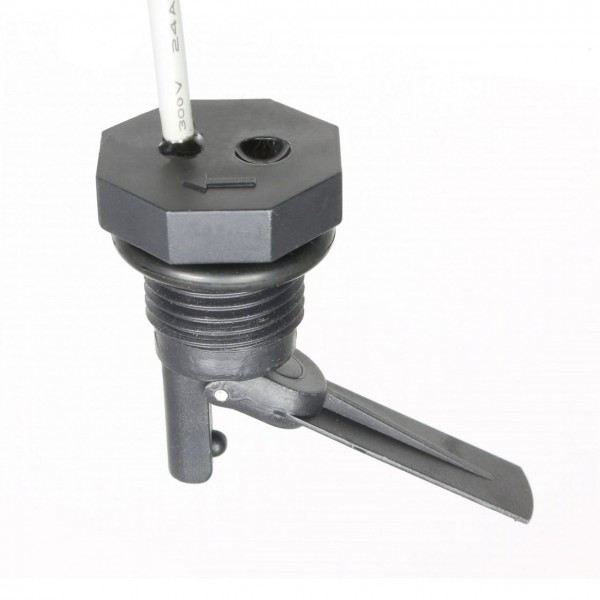

GTFS-1S - Strömungsschalter - REED Schalter
250V AC 1A / NO - G1/2" - PN10 - salzwassergeeignet

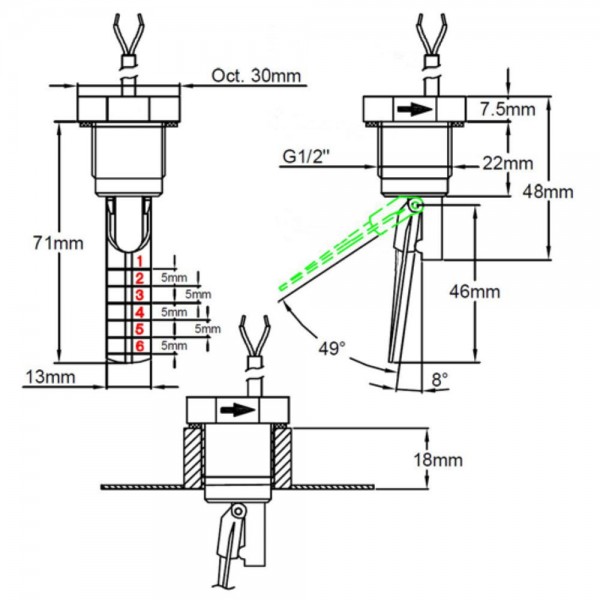

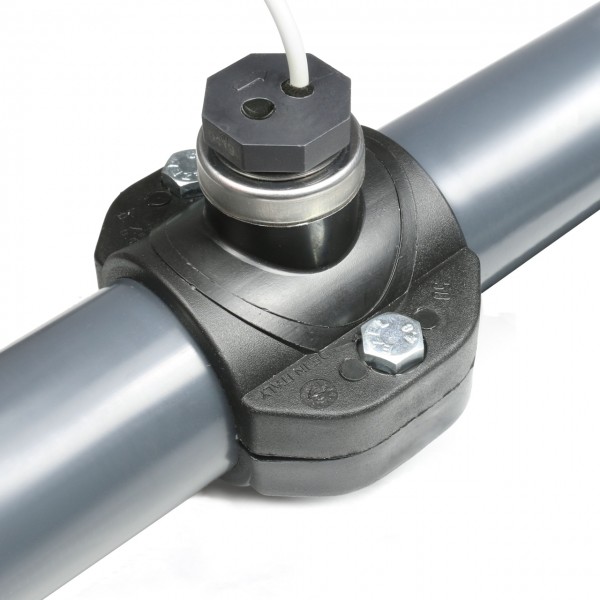

Strömungsschalter mit Reedkontakt zum vertikalen oder horizontalen (empfohlen) Einbau in Rohrleitungen. Durch Kürzen installierbar in Rohrweiten von 25 bis 63mm Durchmesser. Trifft die zu überwachende Strömung auf das Paddel, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung und löst den Reedkontakt aus. Sobald der Durchuss unterbrochen wird, bewegt sich das Paddel durch die magnetische Rückstellfunktion wieder in seine Ausgangsstellung zurück und öffnet den Kontakt. Hohe Betriebssicherheit, da keine direkte Verbindung vom Medium zum Reed-Schalter besteht. Der Schalter kann in korrosiven Medien, z.B. gechlortem / aufgesalztem Poolwasser betrieben werden. Das Medium darf jedoch keine magentischen Partikel enthalten und sollte möglichst niedrigviskos sein.
Das Gehäuse und auch das Schalterpaddel sind aus PP (Polypropylen) hergestellt und haben damit eine hervorragende chemische Beständigkeit. Die Welle des Schalterpaddels ist aus Titan gefertigt und bietet ebenfalls eine hohe chemische Beständigkeit, sowie eine hohe mechanische Belastbarkeit.

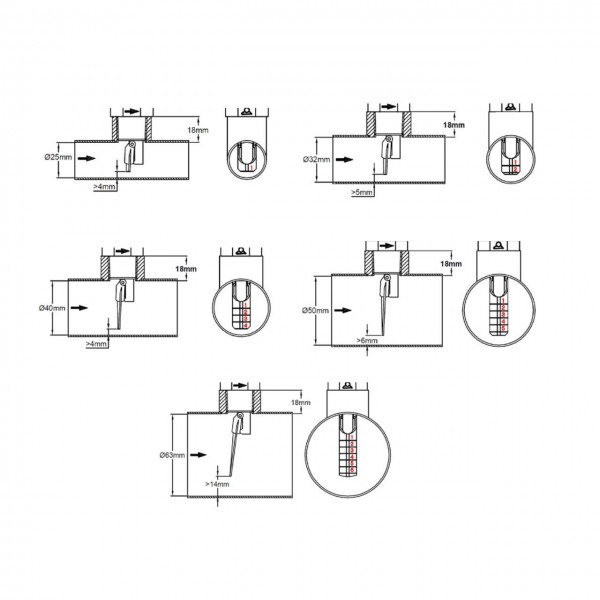

Schaltpunktbereich:
Paddellänge | Rohrdurchmesser | |||||||||
25 | 32 | 40 | 50 | 63 | ||||||
ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | |
1 | 26 | 6 | 38 | 15 | 79 | 30 | 127 | 58 | 172 | 108 |
2 | 28 | 11 | 63 | 18 | 83 | 37 | 143 | 73 | ||
3 | 20 | 7 | 49 | 10 | 63 | 27 | 105 | 53 | ||
4 | 19 | 7 | 57 | 22 | 93 | 47 | ||||
5 | 48 | 15 | 72 | 31 | ||||||
6 | 48 | 9 | 66 | 23 |
Technische Daten:
- Gewinde: G1/2"
- Nenndruck: PN10 (10 bar / 20°C)
- Mediumstemperatur: 5-80°C
- Umgebungstemperatur: 5-50°C
- Schaltstrom: max. 1A ohmsche Last
- Schaltspannung: max. 250V AC
- Schaltleistung: max. 70W
- Kontaktart: NO (NORMAL GEÖFFNET)
- Schutzart: IP65
- Toleranz: 30% (Schaltpunktbereich)
- Anschusskabel: 2m - AWG24, PVC
Materialien:
- Schaltergehäuse: PP
- Paddel: PP
- Paddelwelle: Titan
- Dichtung: EPDM
Sie sind sich nicht sicher welches Gewinde Sie benötigen? Messen Sie einfach Ihr vorhandes Gewinde. Ein G1/2" Aussengewinde hat ca. einen Durchmesser von 21mm (exakt: 20,95mm). Haben Sie dieses nicht zu Hand, messen Sie das Innengewinde, dort wo der Schalter eingeschraubt wird. Dort sollten es ca. 19mm sein (exakt: 18,7mm).
