GTFS-1D - Paddelschalter / Durchfluss-Schalter - G1/2"- 250V AC 3A - Wechsel
- Artikel-Nr.: GTFS05079F43N2
- Kostenloser Versand ab € 100,- Bestellwert
- Versand innerhalb von 48h
Vorteile

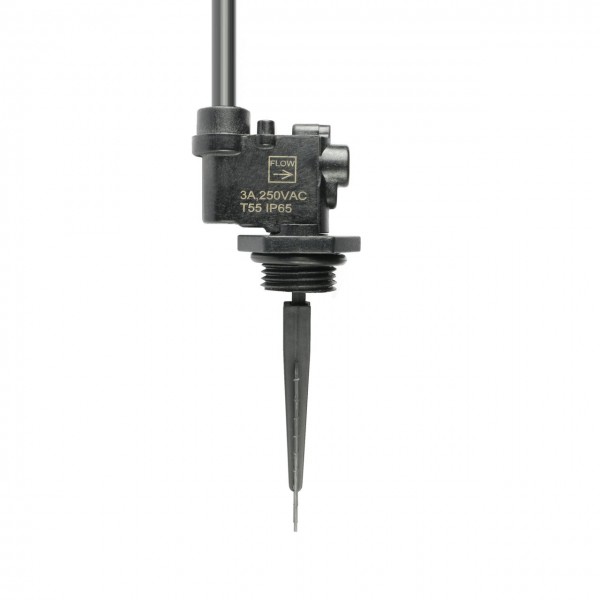

GTFS-1D - Strömungsschalter (Wechselschalter) - MICRO-Schalter

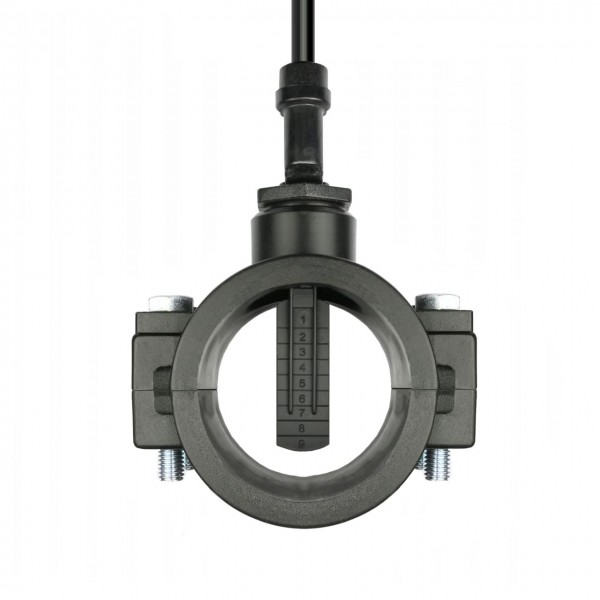

250V AC 1A / NO - G1/2" - PN10 - salzwassergeeignet - optional mit Anbohrschellen.

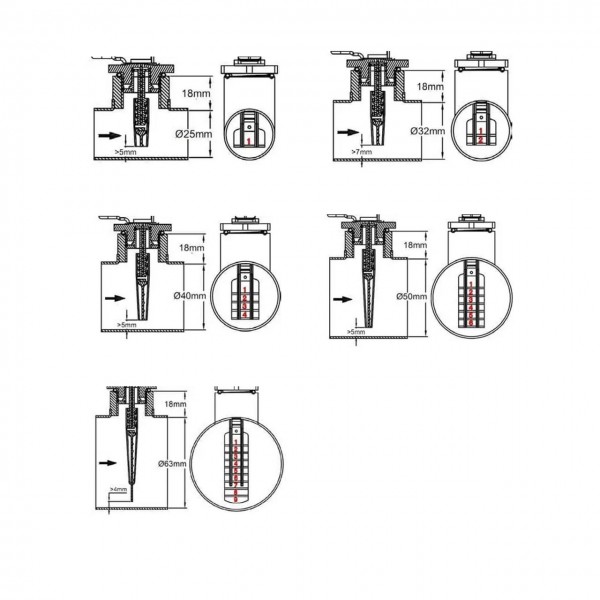

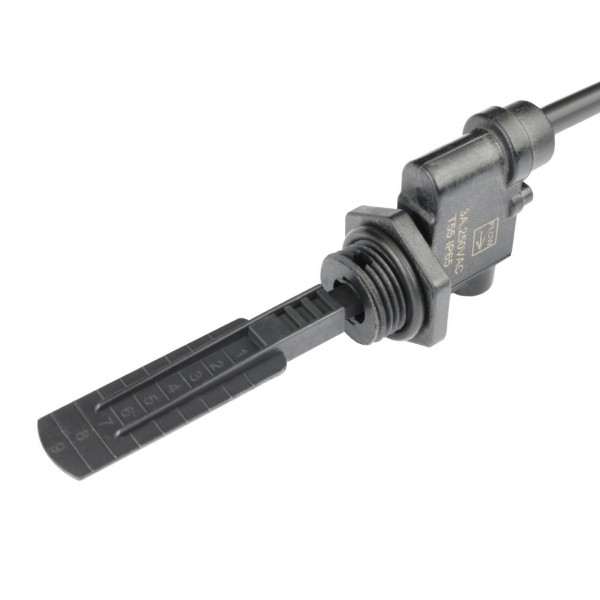

Strömungsschalter mit Microschalter (Wechselkontakt) zum vertikalen oder horizontalen (empfohlen) Einbau in Rohrleitungen. Durch Kürzen installierbar in Rohrweiten von 25 bis 63mm Durchmesser. Trifft die zu überwachende Strömung auf das Paddel, wird dieses ausgelenkt und löst den Microschalter aus. Sobald der Durchuss unterbrochen wird bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und ändert den Zustand. Der Schalter kann in korrosiven Medien, z.B. gechlortem / aufgesalztem Poolwasser betrieben werden.
Das Gehäuse ist aus glasfaserverstärktem PPO (Polyphenylenoxid) und das Schalterpaddel aus PP (Polypropylen) hergestellt. Beide Materialien haben eine hervorragende chemische Beständigkeit. Die Dichtung aus SANTOPRENE (TPE) eignet sich hervoragend für den Einsatz in Schwimmbädern.
Schaltpunktbereich:
Paddellänge | Rohrdurchmesser | |||||||||
25 | 32 | 40 | 50 | 63 | ||||||
aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | |
1 | 34 | 32 | 67 | 63 | 123 | 113 | 225 | 200 | 506 | 424 |
2 | 23 | 19 | 50 | 48 | 98 | 93 | 173 | 153 | 389 | 324 |
3 | 40 | 38 | 76 | 73 | 143 | 128 | 321 | 271 | ||
4 | 61 | 58 | 110 | 106 | 220 | 200 | ||||
5 | 49 | 46 | 89 | 84 | 200 | 178 | ||||
6 | 73 | 68 | 165 | 150 | ||||||
7 | 62 | 58 | 152 | 138 | ||||||
8 | 133 | 123 | ||||||||
9 | 113 | 108 |

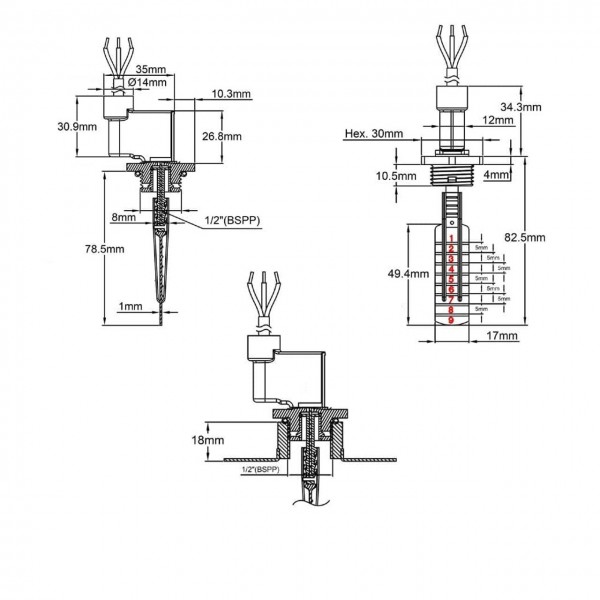

Technische Daten:
- Gewinde: G1/2"
- Nenndruck: PN10 (10 bar / 20°C)
- Mediumstemperatur: 5-80°C
- Umgebungstemperatur: 5-80°C
- Schaltspannung: max. 250V AC
- Schaltleistung: max. 3A
- Kontaktart: Wechselschalter
- Schutzart: IP65
- Toleranz: 30% (Schaltpunktbereich)
- Anschusskabel: 2m - 3x0,75 mm² PVC ummantelt (H05VVF)
Materialien:
- Schaltergehäuse: PPO (glasfaserverstärkt)
- Paddel: PP
- Dichtung: SANTOPRENE
Sie sind sich nicht sicher welches Gewinde Sie benötigen? Messen Sie einfach Ihr vorhandes Gewinde. Ein Aussengewinde hat ca. 21mm (exakt: 20,95mm) im Durchmesser sein. Haben Sie dieses nicht zu Hand, messen Sie das Innengewinde, dort wo der Schalter eingeschraubt wird. Dort sollten es ca. 19mm sein (exakt: 18,7mm).
